農林省で籾摺り？？フレコンバックが満杯になるまで４０分前後用事が無いです。

ただ　ぽよよーんとしている時間が勿体ないので、土台ブロック２枚に乗せ継箱が出来る持ち上げ機の製作に挑戦しました。

乗せているブロックは１００×２　１２０×２　　重量はおよそ４４ｋｇ弱あります。

巣箱のタッパが１８０以内でしたら一度に２段継箱が可能です。（巣箱閉め金具使用時）

[image="https://d3dlv5ug8g5jts.cloudfront.net/125/12590469594176315021.jpeg"]

私の巣箱は鉢巻を入れているのでダイレクトにかけ持ち上げます。

[image="https://d3dlv5ug8g5jts.cloudfront.net/022/2230950134933518855.jpeg"]

ビニールハウス用の減速比１：４の巻き上げ機を使用しています。

どこでもドアー？　違いましたどこで手を放しても大丈夫です・・安心して下しください！落ちません。（笑）

降下時は指一本で　大丈夫です、元のサヤにおさまります。

バックの風景はカット・・してネ・。（笑）

[uploaded-video="03095bf086bd11ee80246b0a4f5ad2df"]

足元左に写っているのは巣箱をアングルと寸切りボルトで締め上げています。

閉め金具（アングル）は長手方向にベビーサンダーを走らせ　面を荒らしすべり止め？をしています。

持上げ機　溶接なしで製作できると思われます。

Comments

今晩わ❣️

cmdiverさんの持ち上げ機は軽量かつアップやダウン時に手を離した位置で停止してくれるのでとても使いやすいですね。

更なるコンパクト化軽量化を図っておられますが、現状で何ら問題無くてもエンジニア魂が許さないのでしょうねσ(^_^;)

私は自作出来ませんが、自作を目指している方には大変参考に成ると思います(^_^)v

---

cmdiverさん　こんばんは　できましたね。厳しい条件を課して成し遂げられるのは凄いです。これを真似することは困難ですが、教えて頂いたドリルビス止めは何処かですることはできそうです。

---

cmdiverさん　こんばんは。
凄すぎ。。(@￣□￣@;)！！
私はチョッと無理ですけど、ナイスバディ―のおねーちゃんが乗っても持ち上げちゃいますね～°˖☆◝(⁰▿⁰)◜☆˖°

---

ふさくんさん　こんにちは。

コメントありがとうございます。

オートブレーキが付いているので楽ですね。

山に置いてある巣箱は土台にブロックを使っている為ブロック台に乗るよう小さくしてみました。

何時もコメントありがとうございます。

---

股火鉢さん　こんにちは。

＞これを真似することは困難で・・・・

簡単ですよ、貴方ならきっとできます。

何時もコメントありがとうございます。

---

れりっしゅさん　こんにちは。

＞私はチョッと無理ですけ・・・・

大丈夫です。

1mmステンレスワイヤー破断荷重約１KN（１０２ｋｇ）あります。

4本吊りなので４０８ｋｇ安全率を50％見ても楽勝で吊れます。

何時もコメントありがとうございます。

---

こんにちは

素晴らしい巻き上げ機が出来ましたね。私も検討したいのですが、巻き上げ部分の、ワイヤーなどの写真を投稿して頂けないでしょうか。

よろしくお願いいたします。

---

cmdiverさん　こんにちは〜♬。(^O^)／

何処かの屋根には、『100人乗っても…。』というＣＭが有りますが、cmdiverさんの持ち上げ機は、400㎏オーバーでも大丈夫ですか…？。　(笑)( *´艸｀)

各部品のお値段か、おいくら万円での製作が出来るのでしょうか…？。

１㎜／100㎏の破断係数なら、滑車を用意すれば、２分の１、３分の１、４分の１の力で、持ち上げられますね〜♬。

その分、撒く時間は長くなりますけども…。(笑)( *´艸｀)

---

cmdiverさん　ちわー

これは小型で乗用車にも簡単に乗せられるし、良いですね。参考にさせてください。溶接なしは私には必須です。

ありがとうございました。

---

今日は、持ち上げ器作りたいのですが、今は、ジャッキを使用していますので、取り付けや、使用が大変なので、このパイプの物を作りたいですね、材料や、作り方や、注意点などは、パイプの曲がりや、接続などは、どうやっているのか、教えてほしいのですが、

---

kyuchanさん 　こんにちは。

ありがとうございます。

アングルで挟んでいますが、巣箱の取っ手又は鉢巻を付けダイレクトにかけても良いです。

[image="https://d3dlv5ug8g5jts.cloudfront.net/080/8081871281229806141.jpeg"]

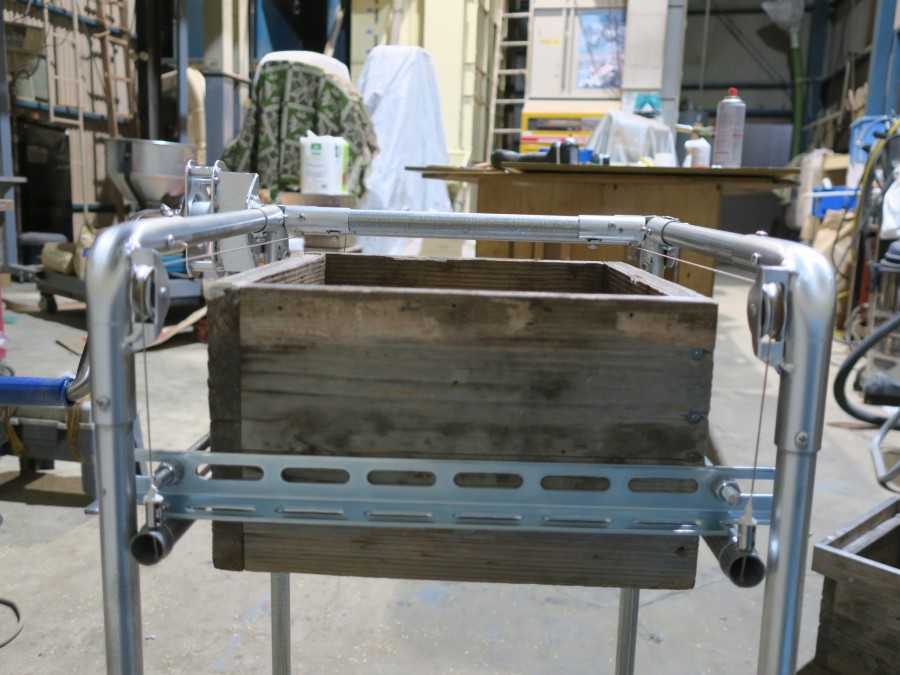

戸車を溶接していますが滑車をパイプにボルト止めでも良いです。

[image="https://d3dlv5ug8g5jts.cloudfront.net/063/6380312904127601251.jpeg"]

巻き上げ機はパイプにボルト止めが出来そうです。

[image="https://d3dlv5ug8g5jts.cloudfront.net/045/4503514893883866595.jpeg"]

疑問な点がありましたら言ってください。

何時もコメントありがとうございます。

---

blue-bam-bee 55さん　こんにちは。

今までアマ…が安いと思って購入していましたが先日安いショップを見つけました。

滑車を入れれば軽くなるのは分かっていますが1mmのワイヤーでも乱巻になり扱いにくいですね。

何時もコメントありがとうございます。

---

ハゼ爺さん　こんにちは。

良いと思われたら真似をしてください。

少し工夫をすれば溶接なしで製作できそうです。

コメントありがとうございます。

---

ナカムラさん　こんにちは。

殆どビニールハウス用資材です。

巻き上げ機は減速比１：４を使っています。

枠に使っているパイプはφ１９ｍｍ　　巻き取るパイプはφ２２ｍｍ

巻き上げ機です。

[image="https://d3dlv5ug8g5jts.cloudfront.net/157/15732399720567680909.jpeg"]

コーナー金具　４個

[image="https://d3dlv5ug8g5jts.cloudfront.net/006/672091840333243779.jpeg"]

コーナーエルボ　４個　⇒  6個に訂正させてください。

[image="https://d3dlv5ug8g5jts.cloudfront.net/068/6840714570462580484.jpeg"]

パイプを金具に差し込みドリルビスで止めています。

https://38qa.net/blog/386472

疑問な点があればいつでも言ってください。

コメントありがとうございます。

コーナーエルボ　４個と書きましたが　６個の間違いですごめんなさい。

---

cmdiverさん、完成したんですね。とても使いやすく運搬にも軽々ですばらしいです。あこがれの目で見ているもなさんの自分も創りたい気持ちが伝わります。それは私も同様です。溶接しなくても作成可能というのが実にいいです。使われているパイプの径が知りたいのと、アングルなどの周辺パイプ類はＨＣなどで調達可能なんでしょうか？　何とか工夫して挑戦したいと思っていますがその時が来たらよろしくお願いします。

---

cmdiverさん、書き込みをしている間に疑問点のいくつかが解消されていました（笑？

---

３８おっちーさん　こんばんは。

パイプはホームセンターの方が薄肉なので軽いし安いです。

コーナー金具は置いていないＨＣがあります。

私はナ〇コで購入しました。

溶接なしで難しいのは巻き上げ機の取り付けです、 コの字型金具を枠パイプと巻き上げ機の間に挟みボルト止めすれば行けると思われます。

何時もコメントありがとうございます。

---

cmdiverさん　こんばんは〜♬。(^O^)／

Rなら、￥2500位のが有りましたね…。

強度的にはどうかと思いましたが、国内メーカー品だったので、大丈夫かなと思っていますね…。

近所の辞めたハウスに、見に行ってみます…。(笑)( *´艸｀)

---

blue-bam-bee 55さん

＞Rなら、￥2500位のが・・・・

R！？　ロシア製ですか？（笑）

R、田舎のおジンには分かりません。

---

cmdiverさん

Ｒは、多分楽天かと

---

ひろぼーさん　こんばんは。

了解しました。

１：１ですね。

コメントありがとうございます。

---

cmdiverさん　楽天ですね…。(笑)( *´艸｀)

---

cmdiverさん。お返事ありがとうございます。こういう部品は、何処で販売しているのでしょうか、また何と言う物ですか

---

cmdiverさん

こんばんは

詳細な写真と説明ありがとうございます。私は、これまで色んな飼育道具を作って来ましたが、溶接が出来ないので困っていました。

ご紹介のものでしたら、作れそうです。頑張ってみます。

---

cmdiverさんお返事ありがとうございます。持ち上げるときは、アングルは、パイプに沿わしているだけですね

---

cmdiverさん

質問です。

巻き上げ機は減速比１：４　これは手で1回転すれば、巻き上げ軸が４回転するものでしょうか？　逆かな？

１：１でも良さそうですかね。？

---

ハゼ爺さん　　おはようございます。

ハンドルを４回まわすと軸が１回転します。

以前１：１を使用していましたが荷重がかかると重たいです、

又オートブレーキがスプリングで軸の回転を止める構造なので少し頼りないです。

１：４はワンウエイクラッチ？を使っているようなので安心できます。

---

ハゼ爺さん

以前使っていた持ち上げ機です。

アングルで拵えているので重量が１３ｋｇありました。

巻き上げ機は　1：２を使っています。

ワイヤーも当時は２mmを使用バックラッシュを防ぐ為下方向にスプリングと滑車を使ってテンションをかけていました。

[image="https://d3dlv5ug8g5jts.cloudfront.net/096/9657090845876334441.jpeg"]

---

ナカムラさん　こんにちは〜♬。(^O^)／

横からすいません…。m(__)m

昨日、検索していたら、楽〇やAm○○onで、巻き上げ機を見ました…。

ビニールハウス巻き上げ機で検索すると出て来ますよ〜♬。

パイプなどは、お近くのコ〇リで揃うはずです…。

なければ、楽〇、Am○○on、モノタ〇ウ、etcにて、安い物を検索してみてください…。(｀･ω･´)ゝ

cmdiverさん、横から入りました…。m(__)m ｽｲﾏｾﾝ…

---

こんにちは。

楽〇、６０９１円　　Am○○on、７９８０円　モノタ〇ウ？　いずれも高いですよ。

Yショップ　５３９０円　先日見つけました。
