[オリジナル巣箱Ver.2026]

さて、毎年Ver.upしちょりますが、漸く来年用の基本設計は完了しやした。

ここから調達も睨んだ製造設計に落としていきます。

具体的に何処から何を買って、どんな加工を自分でしなくちゃいけないのか? そりゃ、お店で買える大量生産品がそのまま使えれば一番安いです。

特注は高くなりますし、自分で加工するには道具がなきゃ駄目な場合もあり、今回、透明プラ巣箱に大きく舵を切ったのですが、プラは蜂が触れる表面なだけで、骨組みは殆どアルミ製です。

木ならのこぎりでなんとかですが、柔らかいアルミとは言え、人力では一苦労、きっと途中で嫌になります。作業は年末年始連休中に完了するのが基本計画です。

先ず、今年Ver.ではミスミからアルミプロファイルを買ったのですが、SUS(製造元)のカタログ記載価格に4～8割超乗っけてます。流石商社さん、のっけ方が潔いと言うか面の皮が厚いです。

で、ホントに売ってくれるかどうか分かりませんが、会社で使う体で(いや、ホントに買うことがなくはない。。)SUSの通販サイトに会社の担当者として申し込んだらちゃんとID発行してくれました。うししのし

一方、アルミのフラットバーとアングルも結構あって穴開けはなんとかですが困るのは切断、手で切っても大変な上に精度も仕上がりもきちゃない。ホームセンタで買える物でも結局、長さが合わないので切らなきゃいけない。。。なのですが、そこにも救いが、、

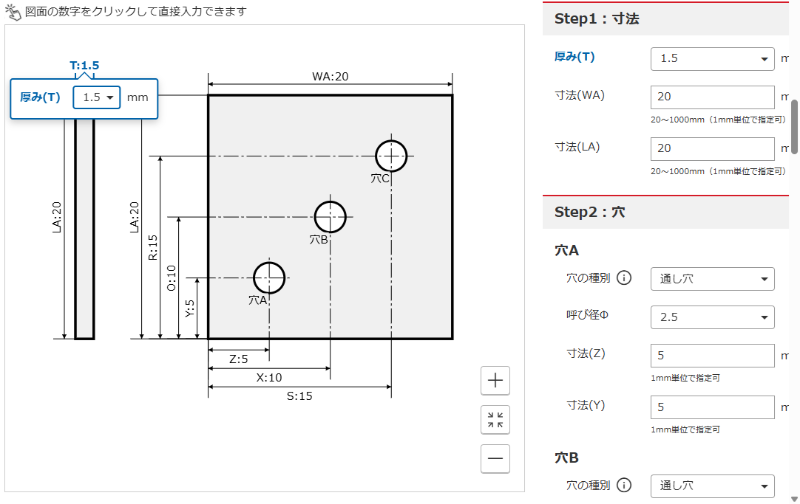

モノタロウが加工売りをしてくれるってんで試しに見積もってみたら、まぁ、極めてリーズナブル。唯、取り扱ってる範囲があるので、SUSのBRKT幅に合わせて14mmにしてたフラットバーをモノタロウの取り扱い最小が15mmなんで幅を15にして穴位置を0.5中心からオフセットさせる、、、みたいな修正を設計に反映してかなきゃいけんです。

ホントはアルミの板が軽くて良かったんだけど、プロファイル溝に嵌まる専用ナットとセットで買えるステンの板に型番設定があってそっちのが安いのでそっちにするとか、、

まぁ、そんなことをゴソゴソして、年末に組み立てるべく発注せんといけんです。

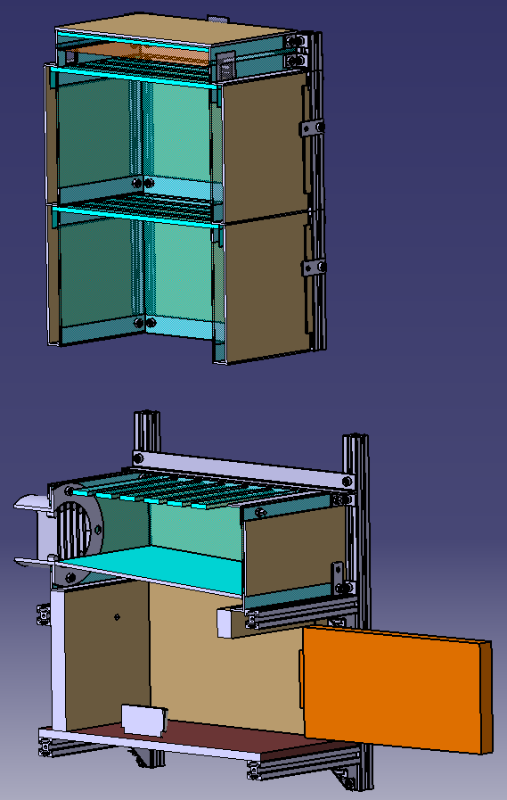

内部はこんなんです。

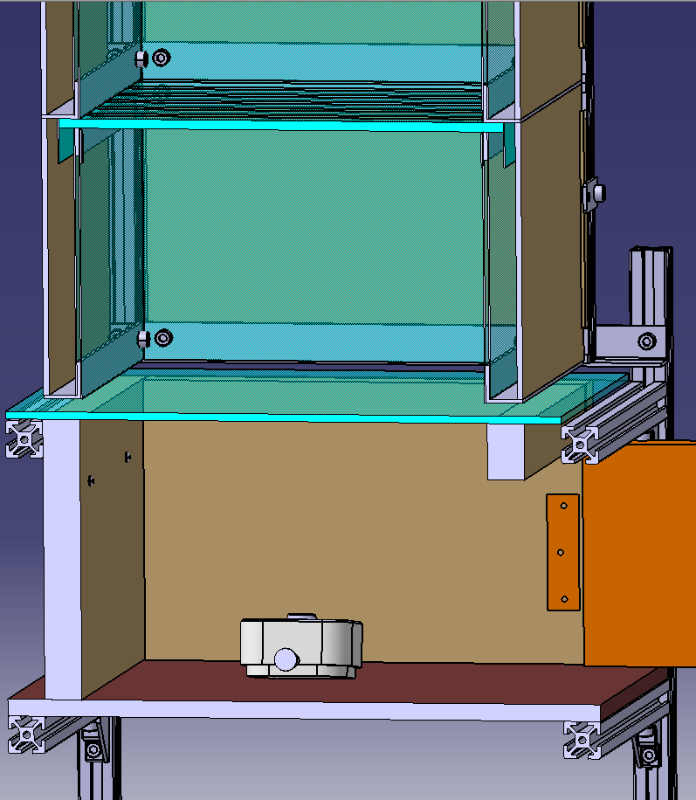

四面巣門にも可変です。

単にフラットバーやアングルの切断買いならSUSでもできます。

SUSは押出材(A6063)モノタロウは純アルミ材(A1100)なので強度的には押出材が上ですがモノタロウは穴開けもやってくれるので、今回は楽さを優先することにしました。恐らくモノタロウのアングルはプレス曲げのアングルだと思います。

SUSは0.1mm単位の寸法指定が可能、モノタロウは1mm単位、おっしゃ開けてくれるならM5ボルト用の穴はφ6でなくてφ5.5にしよっと(精度が期待できるんで)って思ったら、、、選べない。

穴開けも2穴なら幅15mmが選べるけど、3穴以上は20mmから、但し、段違い穴は2穴は不可とそんな制限に合わせて設計を調整。

11/18 前言撤回
フラットバーとアングルはモノタロウから加工品を買うと、、、12万超
同じ物をSUSから切断材で買うと(穴開けは自分で)、、、6千弱
その差、12万弱、20倍。。。電ドリを卓上ボール盤にできるホルダが1万しないで買えるんですよねぇ
そりゃ、そっちでしょ

又、設計を見直しまぁす。

11/25 SUSに発注

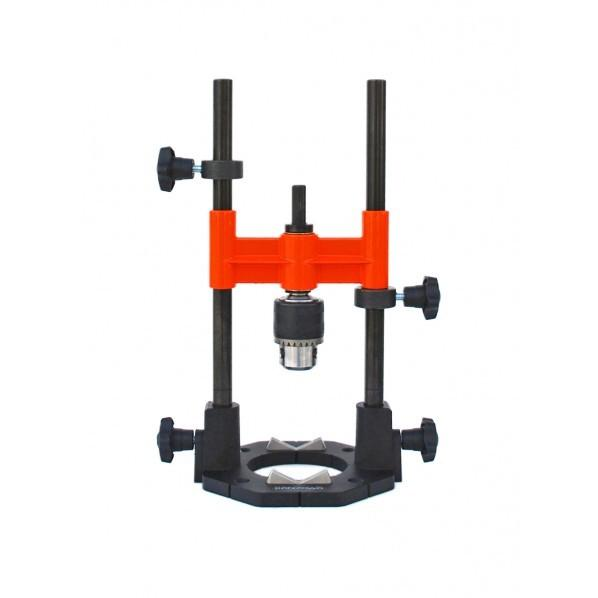

SUSが売ってくれるので発注しました。↑で穴開けは自分でやらんといけんくなったんで、これ↓をYahooでポチ(Amazonは止めたので)

手持ちの電ドリをボール盤チックに使いたい用のものです。ドリルビットとかシャコ万とかは送料が勿体ないので近所のホームセンタで買います。M5が基本なのでφ5.5で開けて、げっ入らんとなったらφ6で拡張します。
後は透明下敷きとベニヤか段プラを買うくらいです。着々であります。

12/4
今年巣箱の覗き窓材料として買ったPVC製下敷きがあり、特に問題なかったのでこれを引き続き採用する積もりでしたが、一部、組成によっては耐熱性が低く線膨張係数も高い(熱に弱く伸びたりもし易い)、又、素材としては安価な割りに製品はそんなに安くないので、PVC製B5下敷き⇒PET製B4下敷きに代えることにしました。先ずは1枚買って穴開けなんかで割れないか確認します。

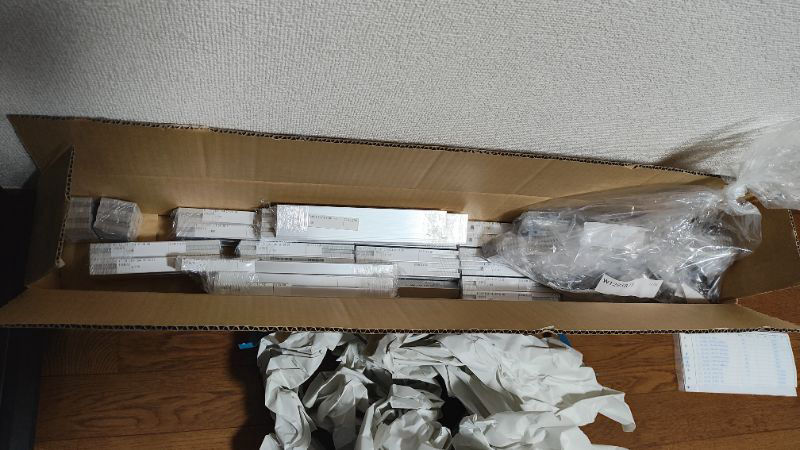

因みにSUSの部品は到着して居ります。

12/7 PET下敷き評価
会社の帰りに本屋で買ったA4の再生PET下敷きを加工してみましたが、PVCと変わらんです。
但し、本屋にはB4がありません。
ホームセンタには意外と下敷きが置いてない。
奥の手でDAISOに行ったら売れ筋(B5両面で硬さが違うとか緑とか赤とか)しか置いてなく、通販決定です。

つまり、今回の設計では、全て通販による材料調達(SUSとYahoo)となりました。

12/8 矢張り段プラ
因みにB4再生PET下敷は共栄プラスチックの型番P-12010をヨドバシで買うのが最安だったのでヨドバシドットコム(通販)でぽちしました。(定価の6掛けくらい)
暗幕(透明巣箱なので目隠し)素材は矢張り段プラにしました。
要はPP(プラ)製の段ボールで中空構造で軽く、断熱性も高く、耐候性も屋外で2年色褪せしないくらいなので、機械的性質はそれ以上の耐久性と言えます。ホームセンタに行けば畳サイズでも売ってる筈です。(A4サイズとかで百均でも売ってます)
ベニヤより遥かに軽く桁違いの断熱性能と耐久性なので、冬囲いや暑熱対策にも良いかも知れません。
